Térképrendszer használata

A GEOMARKET térinformatikai rendszer a térbeni adatokat térképi felületeken jeleníti meg. A megjelenítés grafikusan történik. A rendszerhez adott térképi felületek a térképi objektumokon kívül a felületen található objektumok azonosítását és alapadatait tartalmazza. A felületek teljes leírása az B függelékben található. A térképi rendszer a felületek megjelenítését, méretének és helyének változtatását, jellemzőinek beállítását, objektumok kijelölését, objektumok adatainak lekérdezését és különböző feliratok készítését biztosítja.

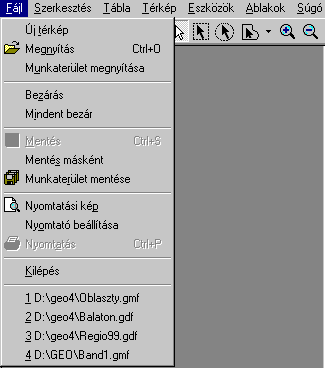

Térképfelületek betöltésére a File|Megnyítás menü szolgál. A párbeszédablak Listázandó filetípus listából a GEOMARKET típust kell választani. A felület file-ok kiterjesztése .GDF ill. GMF. Az OK gomb megnyomásával a rendszer betölti a térképfelület grafikus objektumait és a felülethez tartozó adattáblát.



A betöltött és megjelenített térkép mindig teljes méretben az ablak közepén jelenik meg.

Az Ablak|Térkép menü kiválasztásával egy új térkép ablak hozható létre. Az új ablak létrehozásához a megjelenő listából kiválasztható a megjelenítendő felület. Az így létrejövő új ablak térképe nem másolódik le, csak a jellemzői változtathatók önállóan. Ez azt jelenti például, hogy ha ugyanaz a térkép-felület több ablakban is szerepel, akkor egy térképi objektum kijelölése mindegyik ablakban látszani fog függetlenül attól, hogy melyik ablakban lett kijelölve. A térképablak bezárható a bal felső sarokban lévő ikon segítségével. Ez a bezárás nem jelenti a térkép lezárását is! A térkép lezárása csak a File|Bezár menü segítségével lehetséges. Ez a menüpont mindig az aktuális ablakban legelőször megjelenített térképet zárja be (az ablak fejlécében megjelenő név).

A megjelenített felületeken a következő műveletek et lehet végrehajtani:

• Kicsinyítés

• Nagyítás

• Mozgatás

• Újrarajzolás

• Legjobb nézet megjelenítés

Kicsinyítés

Kicsinyítés üzemmódra az eszköztár gombjának megnyomásával lehet a rendszert kapcsolni. Az egér bal gombjának megnyomásával a térkép kb. 10%-al kisebb méretben jelenik meg. Az egér bal gombjának ismételt lenyomásával ez a folyamat ismételhető.

Nagyítás üzemmódra az eszköztár gombjának megnyomásával lehet a rendszert kapcsolni. Az egér bal gombjának megnyomásával a térkép kb. 10%-al nagyobb méretben jelenik meg. Az egér bal gombjának ismételt lenyomásával ez a folyamat ismételhető.

A térkép újrarajzolása a beállítások figyelembevételével a Térkép|Újrarajzolás menüpont kiválasztásával, vagy a Ctrl+R billentyű lenyomásával hajtható végre.

Az ablakban megjelenített összes felület megjelenítés az ablak legjobb kitöltésével a Térkép| Teljes megjelenítés menüpont kiválasztásával kezdeményezhető. Ilyenkor az összes felület frissítésre kerül, a méretarányok és térkép-helyzet automatikusan olyan beállításba kerül, hogy az összes felület a legjobban töltse ki a megjelenítő ablakot. A már beállított színezések és objektum-kitöltések nem változnak meg.

A GEOMARKET rendszer a következő térképi objektumokat használja:

• Szimbólumok (pontok)

• Régiók

• Vonalak

• Szövegek

Az objektumok közül a szimbólumok és régiók alkalmazhatók az analízis eredményének megjelenítésére. Az objektumokkal a következő műveletek hajthatók végre:

• Kijelölés

• Információ kérés

• Létrehozás (csak szimbólumok esetén)

• Objektumok megjelenítésének változtatása

• Törlés

• Objektumok összevonása, létrehozása, törlése csak az adott felület szerkesztésének engedélyezése után engedélyezett.

Kijelölés üzemmódra az eszköztár gombjának megnyomásával lehet a rendszert kapcsolni. Az egér bal gombjának megnyomásával az egér által mutatott objektum kijelölhető. Több objektum is kijelölhető, ha a Shift billentyű nyomvatartásával. Több objektum kijelölése esetén a Shift billentyű nyomva tartásával a mutatott objektum kijelölésének értelme változik. Már kijelölt objektum esetén a kijelölés megszűnik, míg kijelöletlen objektum esetén az objektum kijelölésre kerül.

A kijelölés üzemmódban több objektum is kijelölhető négyzetes alakzatban, az egér bal gombjának megnyomásával, nyomvatartásával és mozgatásával az egér által mutatott objektumok lesznek kijelölhetők.

A kijelölés üzemmódban több objektum is kijelölhető köralakzatban, az egér bal gombjának megnyomásával, nyomvatartásával és mozgatásával az egér által mutatott objektumok lesznek kijelölhetők.

A kijelölés üzemmódban térkép objektum választására alaklmazható kijelőlés. Az egér bal gombjának megnyomásával az egér által mutatott objektum lesznek kijelölhető. Több objektum is kijelölhető, ha a Shift billentyű nyomvatartásával. Több objektum kijelölése esetén a Shift billentyű nyomva tartásával a mutatott objektum kijelölésének értelme változik. Már kijelölt objektum esetén a kijelölés megszűnik, míg kijelöletlen objektum esetén az objektum kijelölésre kerül.

A Geomarket rendszer teljes felületek egyszerre történő kijelölését is lehetővé teszi a Szerkesztés|Mindent kijelöl menü segítségével. Ilyenkor kiválasztható az a felület, amelynek objektumai kijelölésre kerülnek függetlenül attól, hogy már kijelölt, vagy kijelöletlen objektumról van szó.

Kijelölés végrehajtható az objektumokhoz tartozó adatok szűrésével is a Szerkesztés|Kiválasztás menü segítségével. A megjelenő párbeszédablakban kiválasztható a felület, az adott felülethez tartozó mezők és a szűkítéshez használt funkció(k). A Feltétel szövegablakban megadható beírással, vagy a választó listák használatával tetszőleges SQL kiválasztó funkció (WHERE). Az Ellenőrzés gomb megnyomásával szintaktikai ellenőrzést lehet végrehajtani. Szintaktikailag helyes feltétel megadása esetén használható csak kijelölés. Az Ok gomb megnyomása után az adott felületen az objektumok kijelölésre kerülnek. A Mégsem gomb megnyomásával a kijelölés nem kerül végrehajtásra.

Információ kérés üzemmódra az eszköztár gombjának megnyomásával lehet a rendszert kapcsolni. Az egér által mutatott objektumról az egér bal gombjának megnyomásával kérhető információ. A megjelenő mindig látható ablakban az objektumhoz tartozó összes adat megjelenik táblázatos formában. Az információ-ablak bármikor bezárható, ez azonban nem jelenti az információ üzemmód megszüntetését. Ha üres táblázat jelenik meg, akkor az egérrel nem lett objektum kijelölve. Az információ-ablak segítségével az adatok nem módosíthatók. Az objektumhoz tartozó adatok módosítása az Ablak|Táblák menü meghívásával lehetséges.

A felületre új szimbólumokat lehet felrakni az eszköztár   gomb megnyomásával. Új szimbólum csak akkor hozható létre, ha az adott felület szerkesztése engedélyezett. A felület szerkesztése a Térkép|Felületek menü segítségével engedélyezhető.

Az egér bal gombjának megnyomásával az egérmutató által kijelölt helyre egy új szimbólum kerül felhelyezésre. A szimbólum típusa és mérete a Megjelenítés|Szimbólumok menü segítségével állíthatók be. Egy adott szimbólum jellemzői a későbbiek során bármikor megváltoztathatók (ha a felület szerkesztése engedélyezett) az adott szimbólum kijelölésével és a Megjelenítés|Szimbólumok menü segítségével.

A kijelölt objektumok megjelenítése megváltoztatható a Megjelenítés|Stílusok menü segítségével. A megjelenő ablakban kiválaszthatók a vonalak, régiók és szimbólumok legfontosabb jellemzői.

Szimbólumoknak változtatható a típusa, mérete és színe. A szimbolumok változtatásához a eszköztár   gombját kell használni. A színválasztás történhet az ablakban megjelenő színek bármelyikének kiválasztásával. A színválasztás úgy történik, hogy a megfelelő színre visszük az egeret és bal gomb megnyomásával kijelöljük a szint. A kiválasztott szín a Előtér ablakban is megjelenik. A színskálán az FG jelölés mutatja a kiválasztott színt. Szimbólumok esetén a háttérszín nem választható meg, az mindig átlátszó. További színek választhatók az Előtér ablakra kétszeri kattintással. Ekkor a Windows rendszer által kezelt valamennyi szín közül lehet választani, illetve egyéni színek keverhetők ki.

A szimbólumok stílusát a Szimbólumok ablak megfelelő elemére kattintva változtathatjuk meg.

A kívánt méret a Méret ablakba írható be, vagy az ablak mellett található gombok segítségével növelhetők, illetve csökkenthetők. A szimbólumok minimális mérete 6, a maximális mérete 72. Ez a méret a térkép méretarányaitól független, a megjelenítés valódi fizikai méreteit adja meg az egyéb Windows rendszerek betűméretéhez hasonlóan.

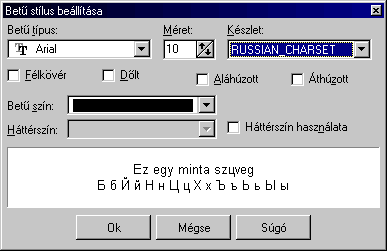

A Geomarket rendszer alatt lehetőség van a térképi objektumok feliratozására. A feliratozni kívánt felület szerkesztését először engedélyezni kell a Térkép|Felületek vezérlése menü kiválasztásával. Ha az adott felület szerkeszthető a gombra nyomva a feliratozás végrehajtható. Az első alkalommal meg kell adni a feliratozandó mező nevét. Az egeret a feliratozandó objektumra kell vinni és a bal egérfül megnyomásával a felirat megjelenik.

A kijelölt objektumok elmenthetők önálló felületként a File|Mentés másként menü kiválasztásával. Az így keletkező térképek a továbbiakban önálló felületként használhatók. A kijelölések több felületről is származhatnak.

A Geomarket GIS rendszer lehetőséget biztosít más rendszerek által készített térképek importjára. A térkép import a Tábla|Import menü segítsével hajtható végre. Jelenleg MapInfo™ for Windows 2 és 3 változat által készített Mapinfo Interchange (.mif) file-ok importjára van lehetőség.

A Geomarket GIS rendszer lehetőséget biztosít MapInfo™ for Windows 3 változatba történő exportra. A térkép export a Tábla|Export menü segítsével hajtható végre. Geomarket GIS jelenleg a MapInfo™ for Windows 3 változatra készít Mapinfo Interchange (.mif) file-t.

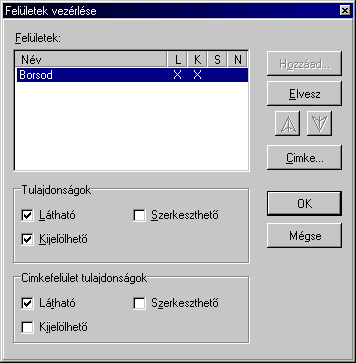

A térképi felületek az eszközgomb  lenyomásával közvetlenül vezérelhetők.

Egy térképre több térképi felület is elhelyezhető. Az egyes rétegek sorrendje szabadon alakítható a fel és le nyíl mozgatása révén. A példa adatbázisunkat, olyan mátrix formára alakítottuk, hogy belőle az egyes adatbázis rétegek könnyen lehívhatók, leválaszthatók legyenek (pl. hidrológiai, topográfiai, földhasználat, infrastruktúra stb.).

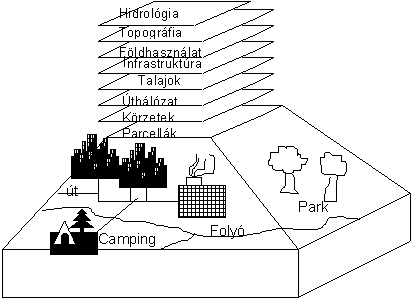

A valós világ csak nagyszámú földrajzi paraméter segítségével modellezhető. Az egyes adatbázis szintek különböző típusú információkat tartalmaznak,

vissza az elejére

Adattáblák használata

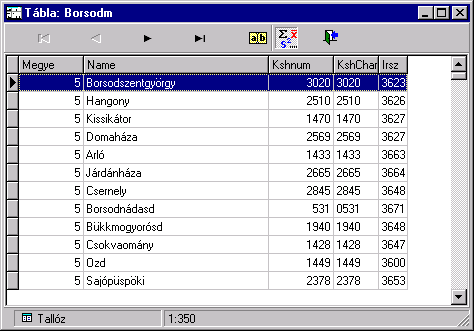

A GEOMARKET rendszer minden térkép állományhoz egy adatállományt is használ. Az adatok táblázatba vannak rendezve úgy, hogy mindegyik adattípus (változó, mező) egy oszlop, és az összetartozó adatértékek egy sort képeznek. Az ilyen táblázatban azonos jellegű adatok vannak egy-egy oszlopban, míg minden sor egy-egy adatbejegyzést (rekord) jelent. A térképhez rendelt adatok esetén minden térképi objektum egy-egy sornak felel meg. A GEOMARKET rendszer által használt relációs adatbázis-kezelő rendszer Paradox for Windows. A GEOMARKET rendszer adatmegjelenítő egysége biztosítja, hogy külső (pl. dBase, Excel) típusú adatok ugyanolyan formában jelenjenek meg, mint a saját belső adatok.

A táblázat soraiban a rekordmozgató segítségével lehet mozogni. A kapcsolók balról jobbra haladva rendre a következő funkciókat valósítják meg:

Előző rekord

Következő rekord

Utolsó rekord (táblázat vége)

A Szerkesztés engedélyezett kapcsoló bekapcsolásával a táblázatban lévő adatok módosíthatók, rekordok törölhetők, vagy új rekord hozható létre.

Az eszközsáv gombjának megnyomásával a tábla adataival statisztikai számítások

Az oszlop választó-lista segítségével ki kell választani a megfelelő mezőt. Ebben a listában természetesen csak azok a mezők szerepelnek, amelyekre matematikai műveletek végrehajthatók (numerikus mezők).

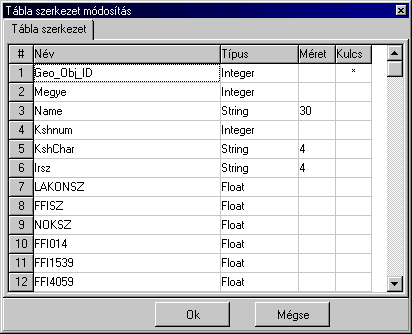

A Geomarket rendszer lehetőséget biztosít a tábla-szerkezet módosítására. A .gdf kiterjesztésű file-ok szerkezete módosítható a rendszerben. A .gmf kiterjesztési file-okat a rendszer csak olvasásra tudja megnyítni. A -gdf típusú file-ok esetében egy adott táblához új mező adható hozzá a Tábla| Karbantartás| Szerkezet módosítás menüpont kiválasztásával.



Az Új mező Név szerkesztőablakba be kell írni az új mező nevét. A Típus választólistából meg kell határozni az új mező adattípusát vagy a régi mező típusa módosítható. A következő típusok közül lehet választani :

• Integer : 32 biten ábrázolt egész szám -2.147.483.648 és 2.147.483.647 értékek között

• Number : Lebegőpontos szám 3,4*10^-38 és 3,4*10³⁸ értékek között

• Decimal : Szám fix tizedesjegyekkel (a tizedesjegyek számát a Méret ablakban kell meghatározni)

• String : Tetszőleges szöveg legfeljebb 255 karakterrel (a karakterek számát a méret ablakban kell meghatározni)

• Logical : Logikai érték (hamis, igaz)

• Date : Dátum érték

A Geomarket rendszer alatt mező eltávolítható táblából a Tábla| Karbantartás| Szerkezet módosítás menüpont segítségével. A megjelenő listából először ki kell választani a táblát, amelyikből a mezőt törölni akarjuk. A megjelenő mezőnevek közül ki kell választani a törlendő mezőt. Ha a törlés mehet, akkor a Crtl+Del billentyű megnyomásával engedélyezett a mező törlése. Ez az állapot már nem vonható vissza, a mező és teljes tartalma törlődik a táblából.

Ezt a funkciót ne használja olyan esetben, amikor a tábla az Analízis szerkesztőben használat alatt van!

vissza az elejére

Analízis szerkesztő

Az analízis szerkesztő segítségével lehet a GEOMARKET rendszer alatt az adatokat a térképi objektumokhoz rendelni, az így képzett eredményeket megjeleníteni a térképen. Az analízis szerkesztő csak térkép ablakból indítható a Térkép|Tematikus térkép készítés menü segítségével. Az analízis szerkesztő annak az ablaknak a felületein tud analízist készíteni, melyek a meghívó ablakon megjelenítésre kerültek. Az analízis szerkesztő a felülethez rendelt adattáblát mint elsődleges táblát használja. A Geomarket rendszer alatt betöltött bármelyik térképhez tartozó, vagy külső adattábla használható csak az analízis során. A szerkesztés során lehetőség van a táblák különböző feltételek szer inti összekapcsolására, a kapcsolatban szereplő táblák bármelyik mezői között műveletek végzésére, statisztikai függvények szerinti mező-csoportosításra. Az analízis végrehajtása több lépésre osztható fel:

1. Analízisben szereplő táblák meghatározása

2. Táblák összekapcsolásának meghatározása

3. Eredménymező számítási algoritmus meghatározása

4. Osztályközképzés és osztályközök számainak meghatározása

5. Adatok megjelenítésének beállítása

6. Jelmagyarázat kialakítása

7. Az analízis gyorsabb végrehajtását a következő menü gombok segítik:

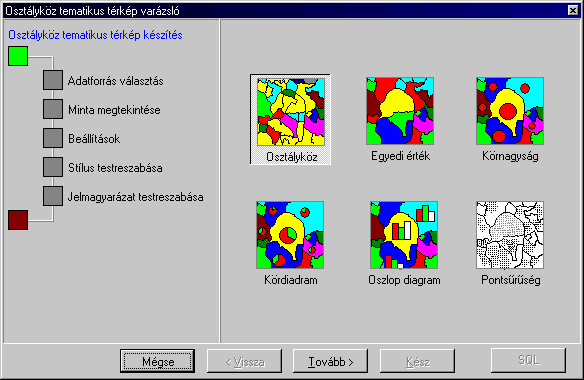

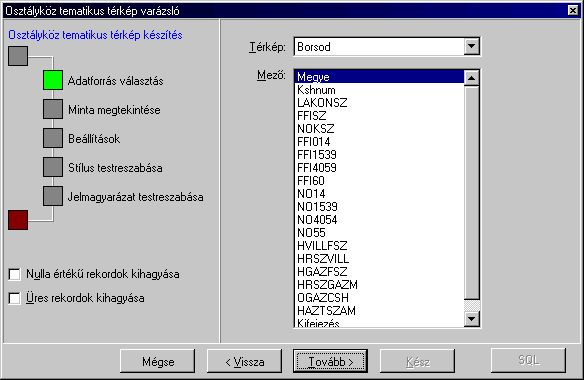

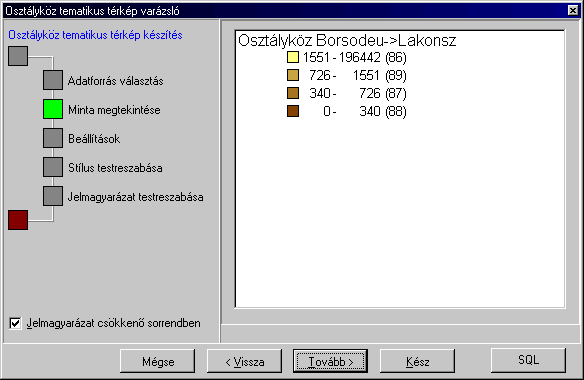

A térképkészítés menetét a tematikusvarázsló segíti. A térképkészítés menetében a következő lépés az adatforrás megválasztása. A Térkép választás funkció a munkafelület megválasztását biztosítja. A mezőválasztás a rendszerben történhet közvetlenül a mezőnevek közvetlen kiválasztásával vagy a kifejezés mezőn keresztül. A kifejezés mezőn keresztül történő adatválasztás teszi lehetővé a csatolt .dbf ill. .xls táblák rendszerhez kötést, az aritmetikai műveletek elvégzését ill. a belső függvények alkalmazását.

Osztályközök alapján végrehajtott analízis esetén az adatokat tartományokba csoportosítjuk. A csoportosítás három eljárás szerint hajtható végre:

• Egyenlő rekordszám alapján

• Egyenlő érték alapján

• Egyéni beállítás alapján

Egyenlő rekordszám alapján végzett analízis esetén a tartományok határai (alsó és felső értékek) úgy kerülnek kialakításra, hogy mindegyik tartományba azonos rekord kerüljön.

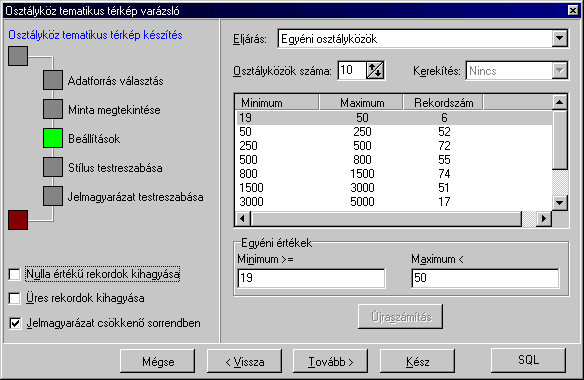

Egyéni beállítás szerint a felhasználó maga határozza meg a tartományok alsó és felső határait. A beállítások a fenti panel segítségével végezhetők el. Az osztályközök (tartományok) száma tetszőlegesen megválasztható 2 és 24 értékek között.

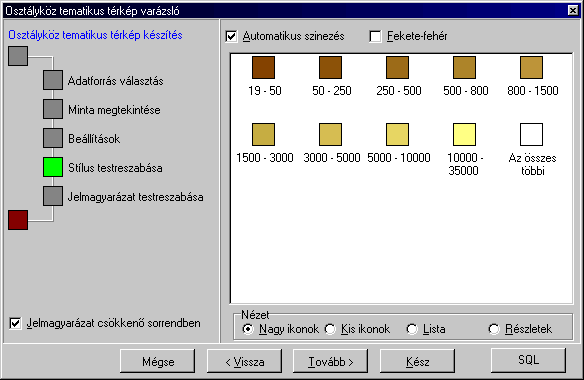

A stílus "testre szabásánál" adható meg, hogy a jelmagyarázatban az osztályközöket növekvő vagy csökkenő sorrendbe rendezzük.

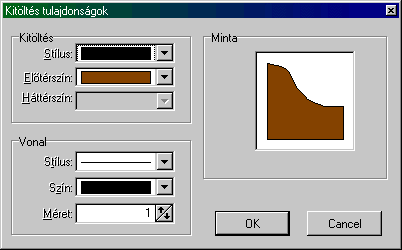

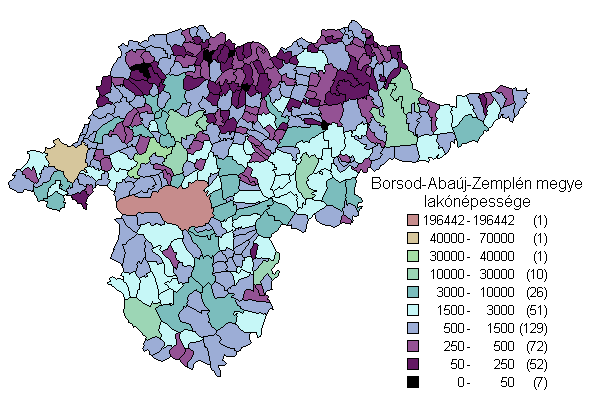

Az analízis eredménye a térképen kerül megjelenítésre. A régió térképi objektumok esetén a kitöltés hordozza az információt. A kitöltésnek változtatható a stílusa és a színe. A GEOMARKET GIS rendszer az előzetesen összeállított színskála szerint alakítja ki a tartományokat reprezentáló színeket.

Az analízis ablak megjelenésekor a hívó térkép ablakban található felülethez tartozó tábla automatikusan megjelenik. Ha a térkép ablakban több felület is található, akkor az analízisben használt felület a választó-listából kiválasztható. A felületnek megfelelő tábla automatikusan betöltődik. Az analízis végrehajtása során gyakoribb eset, hogy az adatokat másik tábla tartalmazza. További táblák bevonása az analízisbe a tábla megnyitása után a kifejezés mezőn keresztül történhet. A megjelenő listából kiválasztható az analízisbe bevonni kívánt tábla.

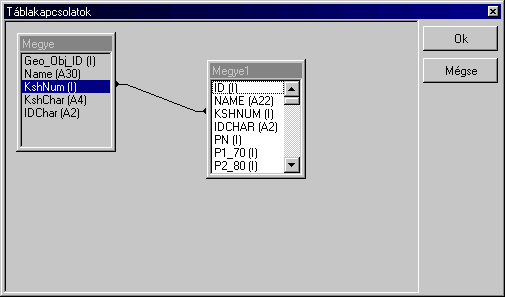

Az analízisben résztvevő táblák közötti kapcsolatot meg kell határozni. Két, vagy több tábla összekapcsolása azt jelenti, hogy az eredményként keletkező adathalmazban csak azok a rekordok fognak szerepelni, amelyek az összekapcsolás feltételének megfelelnek. Csak olyan tábla mezőjét szabad az analízisben szerepeltetni, amely egyértelmű kapcsolatban áll valamelyik másik táblával. Többszörös összekapcsolás is megengedett. Az összekapcsolás a fogd és vidd eljárással hajtható végre. Kiválasztjuk az egyik mezőt és a bal egérgomb nyomvatartásával "rávisszük" a másik tábla mezőjére. A művelet alatt az egérmutató jelzi, hogy hova tilos vinni a mezőt. A bal egérgomb felengedése után az összekapcsolás létrejött. A táblák közötti összerendelések a bal oldalon megjelenő ablakban láthatók. Az összekapcsolások során figyelni kell arra, hogy csak azonos típusú mezők kapcsolhatók össze (numerikus mező numerikussal, szöveges szövegessel).

Az analízis eredményének egy olyan táblának kell lennie, amely két oszlopból és annyi sorból áll, amennyi térképi objektumhoz adat tartozik. Az első oszlop kötelezően a térképi objektum azonosítója lehet csak. Ennek a mezőnek a neve minden felület esetén GmfID. A második oszlop az eredmény oszlop lesz, ennek neve Result. Az eredményoszlop számításának algoritmusát mindig Analízis során képezzük.

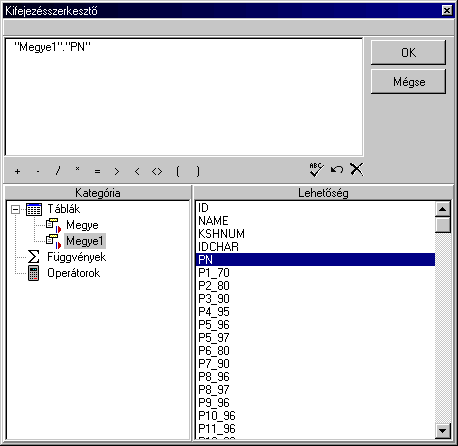

A szövegmező kitölthető kézzel a billentyűzetről, vagy egyszerű mozdulatokkal az egér segítségével. A mezőlista megfelelő elemét dupla kattintással közvetlenül beírhatjuk a szövegmezőbe. A fogd és vidd módszer segítségével is beírható a kívánt mező.

A következő ábrán mutatott gombok segítségével a megfelelő műveleti jel írható be szerkesztő mező következő pozíciójára.

A DEL feliratú gomb törli a szerkesztőmező tartalmát.

Az AS feliratú gomb hatására a szerkesztősor végére beírásra kerül az AS Result szöveg. Ez opcionális, megadása nem kötelező.

A rendszer a következő belső függvényekkel rendelkezik:

Az analízis során a térképi objektum mindig egy rekordot jelent, ezért csak erre az egy mezőre lehet csoportosítani. A csoportosítás végrehajtása során a több rekordot tartalmazó tábla megfelelő mezőjére adható meg a következő aggregát műveletek valamelyike:

• Count : a csoportban szereplő rekordok számát adja eredményül

• Avg : a csoportban szereplő rekordok számtani átlagát adja eredményül

• Sum : a csoportban szereplő rekordok matematikai összegét adja eredményül

• Min : a csoportban szereplő rekordok közül a legkisebb értékét adja eredményül

• Max : a csoportban szereplő rekordok közül a legnagyobb értékét adja eredményül

Egyedi értékek alapján végrehajtott analízis esetén a tartományok úgy kerülnek kialakításra, hogy mindegyik tartomány önálló értékkel rendelkezzen. Az értékképzés iránya megváltoztatható a sorrend változtatásával. Ha sok egymástól eltérő adat alapján kell a számítást végrehajtani, akkor ez az eljárás nem javasolt, mert az egyes tartományok megjelenítése nehezen lesz egymástól megkülönböztethető, ezzel csökken az analízis hatékonysága.

Ha az analízis eredménye megfelelő az eszközsáv gombját megnyomva az adatok megjelennek a térképen.

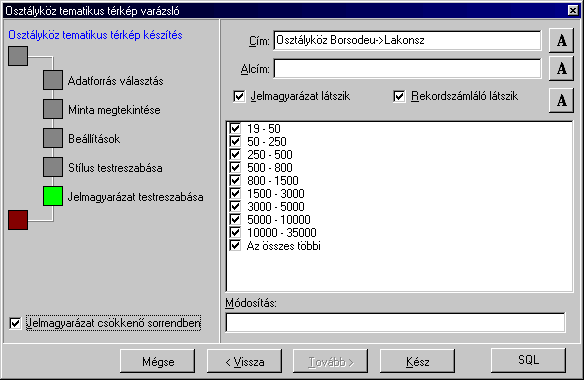

Az analízis eredményének jelmagyarázata az egér bal gombjával az ablakra duplán kattintva szerkeszthető lesz. A megjelenő ablakban beállíthatók:

• Jelmagyarázat címe

• Jelmagyarázat alcíme

• Jelmagyarázat egyes soraiban megjelenő szöveg

• Jelmagyarázat sorának felépítése

vissza az elejére

Az adott térkép ablak egyszerűen kinyomtatható az eszközsáv gombjának megnyomásával. Ekkor a képernyőn látható térkép kerül nyomtatásra. A Geomarket rendszer mindig az alapértelmezett nyomtatót használja. Minden nyomtatás előtt célszerű ellenőrizni illetve, beállítani a File|Nyomtató beállítás menü segítségével azt a nyomtatót, amelyiket használni akarunk.

A Geomarket rendszer az File|Nyomtatási kép menü segítségével az aktuális térkép ablakból nyomtatási képet készít. Ha van az ablakhoz jelmagyarázat, akkor azt is elhelyezi a nyomtatási képen. A nyomtatási képen az alapértelmezett nyomtató beállításának megfelelő méretű és helyzetű papír kerül ábrázolásra.

A nyomtatási képre tetszőleges szöveget is elhelyezhetünk. Szövegbevitel a feliratú gomb megnyomásával kezdeményezhető. A gomb lenyomott állapotában a képernyőn ki kell választani azt a helyet, ahová a szöveget kívánja helyezni. Az egér bal gombjának megnyomására begépelhető a szöveg. Több soros szöveg is megengedett, azonban egy szöveg maximum 255 karakterből állhat. Már meglévő szöveg tartalma, betűkészlete bármikor módosítható. Az egér bal gombjával rá kell kattintani a módosítandó szövegre. A megjelenő beállítóablakban meghatározható a szöveg betűtípusa, a szöveg helyzete, módosítható maga a szöveg is.

A nyomtatási képen megjelenített objektumok (térkép, jelmagyarázat, szöveg, kép, többsoros szöveg, objektum) mérete és helyzete bármikor megválasztható az egérrel történő kiválasztással. A kiválasztott objektum lenyomott bal egérgomb mellett az egérrel tetszőleges helyre mozgatható.

A Geomarket rendszer a megnyitott térképeket és adattáblákat, a használt ablakokat (térkép, analízis, nyomtatási kép. stb.) munkaterületként le tudja menteni. A lementett munkaterület a későbbiek során bármikor betölthető.

Munkaterület betöltése a File|Munkaterület töltése menü segítségével hajtható végre. A Geomarket rendszer munkaterület-file szöveges állomány, ami akár szövegszerkesztővel is módosítható. A munkaterületek alapértelmezett kiterjesztése .GWF.

vissza az elejére

Térkép felületek

A Geomarket rendszerhez a következő felületek tartoznak, melyek a program futása során betölthetők, összekapcsolhatók :
